Jednou z nejrozšířenějších tandemových technik v moderní analytické chemii je bezesporu kombinace termogravimetrie (TGA) s infračervenou spektroskopií (FTIR). Technika TGA-FTIR je v dnešní době široce uplatňována v materiálovém výzkumu, ale i v rutinních laboratořích, kde je potřeba citlivě sledovat teplotní chování materiálů, charakter a množství uvolňovaných plynů a nebo podrobněji studovat složení materiálů. V následujícím článku je popsán synergický efekt vyplývající z kombinace obou technik, dále je popsáno oficiální couplingové řešení FTIR spektrometrů Bruker Optics s termogravimetry firmy Netzsch a v poslední části je ukázáno, jak tento coupling funguje v případě analýzy vícesložkových plastů.

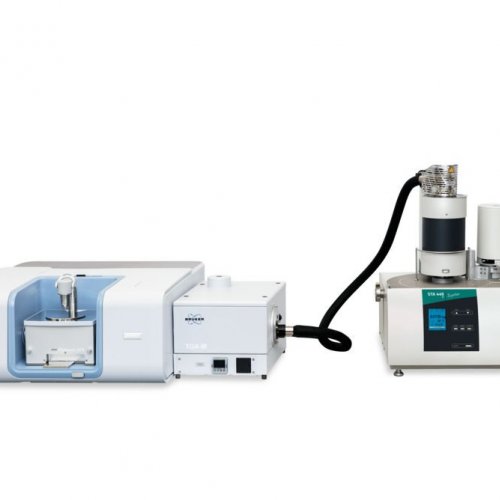

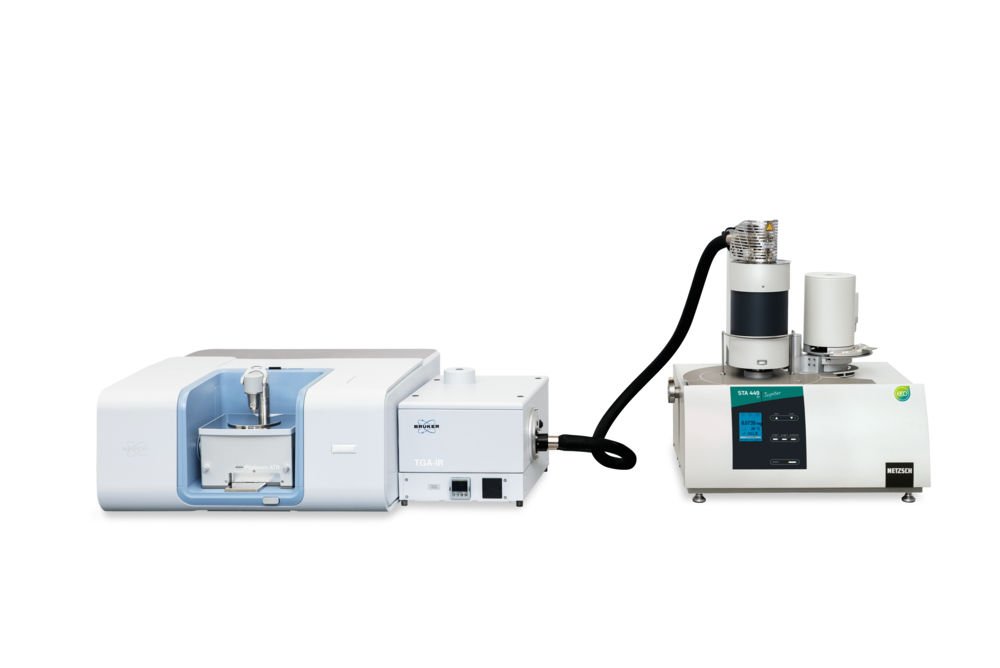

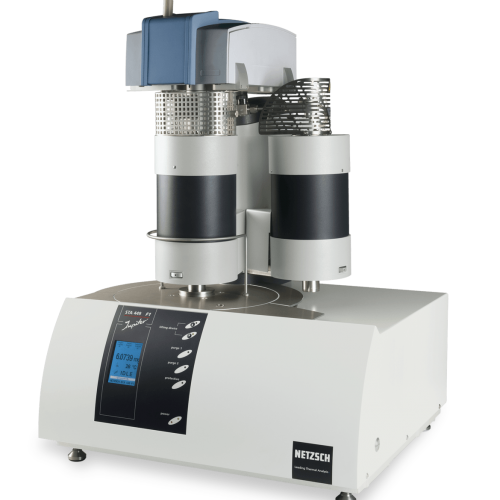

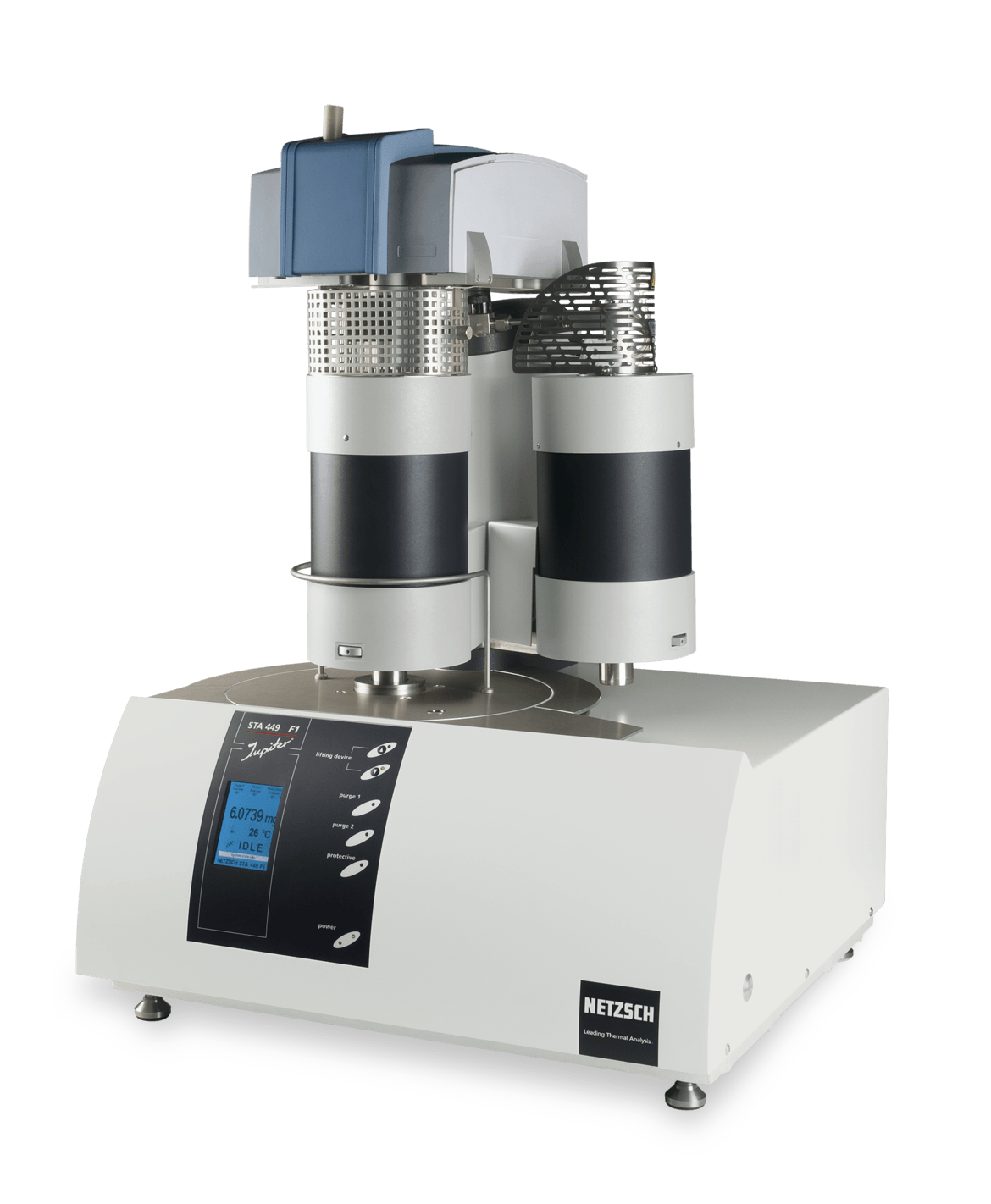

Obrázek 1: NETZSCH PERSEUS® STA 449 F1 se stolním FTIR spektrometrem INVENIO (nalevo) a přenosným FTIR spektrometrem ALPHA II (vpravo)
TGA (Termogravimetrie) je jednou z nejrozšířenějších metod termické analýzy. Při analýze sledujeme změnu hmotnosti v závislosti na teplotě. TGA poskytuje informace o složení a teplotní stabilitě vzorku a jeho složek, dále o obsahu plniv nebo aditiv, těkavých složek a mnoho dalších. Některé přístroje umožňují měřit kromě úbytků hmotnosti i tepelnou kapacitu vzorku – tj. signál z diferenční skenovací kalorimetrie (DSC) - poté se jedná o tzv. simultánní termickou analýzu (STA = TGA+DSC). Pak lze z jednoho vzorku získat termogravimetrickou rozkladnou křivku a zároveň teploty a entalpie fázových přechodů. Plynné složky po tepelném rozkladu je možné analyzovat metodami hmotnostní spektrometrie (QMS) nebo infračervenou spektroskopií s Fourierovou transformací (FTIR).
FTIR spektroskopie je technika založená na interakci hmoty s infračerveným (IČ) zářením. Absorpcí IČ záření dochází k rozvibrování molekul v látce (změna rotačně-vibračních stavů) a výstupem z této techniky je infračervené spektrum. IČ spektrum je pro každou IČ aktivní látku unikátní – v případě, že máme k dispozici elektronickou databázi spekter, pak lze snadno identifikovat látku kterou měříme. Na základě výšky pásů ve spektrech nebo na základě tvaru spektrální křivky lze pak sledované látky také kvantifikovat. FTIR spektroskopie je uplatnitelná pro pevné látky kapaliny, ale také plyny – a proto je vhodná pro kombinaci s TGA, kdy jsou plyny z teplotního rozkladu vzorku transportovány do plynové cely FTIR spektrometru.
Důvod kombinace obou technik je nasnadě. Při pouhém teplotním rozkladu neznámého vzorku často nevíme, co za látky se nám uvolňuje. Odpověď na tuto neznámou může přinést právě FTIR spektroskopie. TGA nám tedy dává informaci o hmotnostním úbytku v závislosti na teplotě a FTIR o identitě unikajících plynů. Z těchto komplementárních informací lze obvykle dobře stanovit složení vzorku.
Faktem je, že i přes značné rozšíření TGA-FTIR techniky neexistuje příliš mnoho alternativ v oblasti instrumentace. Časté je neodborně řešené napojení, kdy se libovolný FTIR spektrometr s průtočnou plynovou celou napojí na TGA. To však s sebou nese spoustu rizik a úskalí – problém s časovou synchronizací měření, nutnost vyhřívání potrubí kvůli kondenzaci a sorpci plynů, nesnadné čištění plynné cely, optimalizace průtoku a množství vzorku a podobně. Jediné oficiální a komplexní řešení v oblasti TGA-FTIR analýzy tak přinesla dlouholetá spolupráce firem Netzsch a Bruker. TGA vč. transferového potrubí je dodáváno firmou Netzsch, zatímco FTIR spektrometr s modulem připraveným pro napojení potrubí zase firmou Bruker Optics.
Výhodou oficiálního řešení je především platná záruka na instrumentaci jako celek a z hlediska provozu potom to, že se veškeré napojení mezi přístroji – jak po softwarové i hardwarové stránce je plně dotažené. Z hlediska hardwaru existuje několik alternativ – buďto napojení odtahu z TGA pomocí vyhřívaného potrubí přímo do plynné kyvety stolního FTIR spektrometru. Tato plynná kyveta může být umístěna v hlavním vzorkovacím prostoru nebo z boku přístroje, kdy lze hlavní vzorkovací prostor využívat pro další FTIR analýzy (ATR měření apod.). Tímto řešením je možné dosáhnout maximální výkonnosti systému (FTIR spektrometr může využívat velmi citlivý MCT detektor, profuk dusíkem, vakuum a podobně). Druhou alternativou je uchycení nejmenšího FTIR spektrometru ALPHA II přímo na TGA, kdy je transferové potrubí dlouhé pouze cca 15 cm, a je tak minimalizován čas pro transfer rozkladných plynů z TGA do FTIR spektrometru a také je dosaženo velmi kompaktních rozměrů takové sestavy. FTIR spektrometr může být v případě potřeby odejmut a používán jako samostatně stojící FTIR. Obě výše popsané alternativy je možné vidět na obr. 1.
V neposlední řadě nelze nezmínit softwarové řešení, kdy je docíleno zcela propojené komunikace mezi TGA softwarem Proteus a spektroskopickým softwarem OPUS. Toto je velmi důležitý aspekt, protože uživatel se pak nemusí starat o časovou synchronizaci měření ani o výměnu dat. V praxi vše funguje tak, že pro ovládání experimentů je používán Proteus, který se zahájením měření na pozadí spustí software OPUS a zahájí přes něj FTIR měření. Všechna data z FTIR i TGA se ukládají do jedné složky, a navíc si oba softwary tato data o teplotách, čase, hmotnostním úbytku apod. navzájem vyměňují. Při vyhodnocování spektroskopických dat tak můžete jednoduše vizualizovat TG křivku, a naopak při vyhodnocování TG křivky je možné použít Gram-Schmidtův diagram. Jedná se tedy o komplexní a ucelené řešení pro pohodlnou TGA-FTIR analýzu, kdy žádná data není třeba složité importovat či konvertovat – vše je zahrnuto v rámci oficiálního řešení obou výrobců.
Zvláště v oblasti polymerů, ve farmaceutickém průmyslu a v chemii je velmi prospěšná možnost analyzovat plyny, které se uvolňují při výrobě, zpracování, použití a nebo při likvidaci daných materiálů. Spojení technik TGA a FTIR takovou analýzu nejen usnadňuje, ale dokonce přináší mnohem mocnější kombinovaný nástroj analýzy. Jedním z takových příkladů je analýza směsných polymerů.
Směsné polymery jsou kombinací dvou nebo více polymerů namíchaných tak, aby vytvořily nový materiál s vylepšenými fyzikálními vlastnostmi. Tyto vylepšené vlastnosti však často ztěžují recyklaci na konci životnosti. Zásadním problémem je identifikace materiálu jako směsi a rozklíčování jeho složení tak, aby bylo zajištěno správné třídění a pokud možno další použití.
Složky směsi lze identifikovat kombinací TGA a FTIR. Na jedné straně dává TGA informace o hmotnostních frakcích polymeru, a to prostřednictvím průběhu ztráty hmotnosti v závislosti na teplotě. Na straně druhé jsou rozkladné plyny identifikovány pomocí FTIR spektroskopie a umožňují tak nepřímo identifikaci polymeru. Pomocí přístroje NETZSCH TG209F1 Libra® PERSEUS® (přímé spojení přístrojů NETZSCH a Bruker Optik) byly zkoumány různé směsi.
Na obrázku 2 vidíme graf TGA-FTIR získaný pro směsný polymer POM/PTFE. Byly stanoveny dvě úrovně ztráty hmotnosti 92,6% a 1,3% s maximy podle křivky DTG při 366°C a 582°C. Gram-Schmidtův signál, který ukazuje celkové změny signálu IR, se chová jako zrcadlový obraz křivky DTG, což je jasným důkazem, že s klesající hmotností vzorku rostlo množství uvolňovaného plynu. Minima byla pozorována ve stejné teplotní oblasti cca 370 °C.

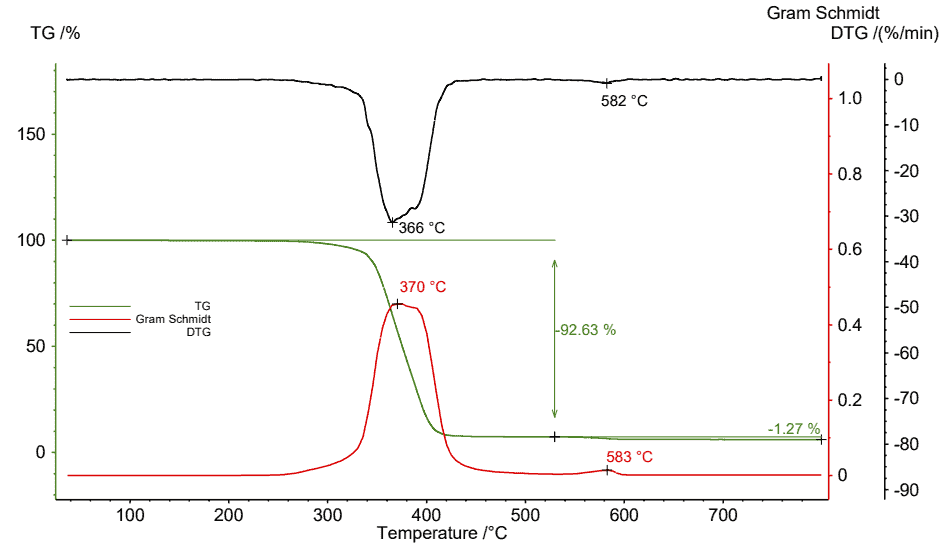

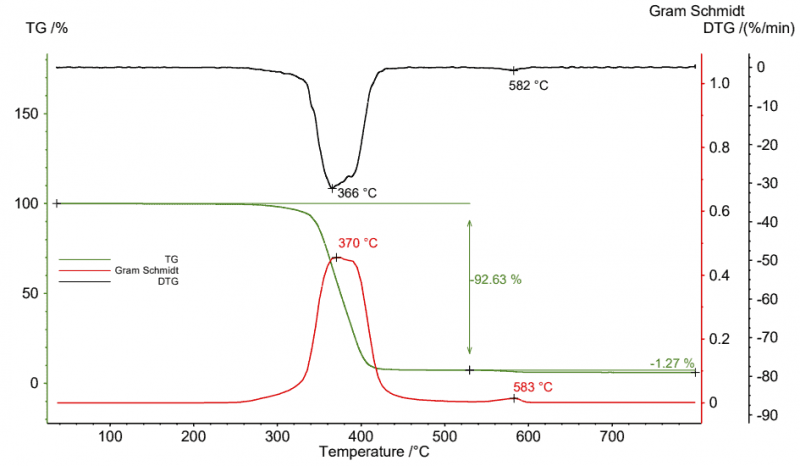

Obrázek 2: Teplotně závislá změna hmotnosti (TGA, zelená), rychlost změny hmotnosti (DTG, černá) a Gram-Schmidtova křivka (červená) směsi POM / PTFE.
Pro identifikaci vznikajících plynů jsou jednotlivá spektra v SW extrahována a porovnána s FTIR knihovnou spekter (databáze sestávající z pyrolýzních spekter běžných polymerů). 2D spektrum během prvního kroku úbytku hmotnosti dobře souhlasilo s pyrolýzními plyny rozkladu POM (zelené). Během druhého kroku úbytku hmotnosti byly nalezeny produkty rozkladu PTFE (oranžové), viz obrázek 3. Z analýzy lze odvodit, že zkoumaná směs sestávala hlavně z POM (92,6%) s malým množstvím PTFE (1,3%).

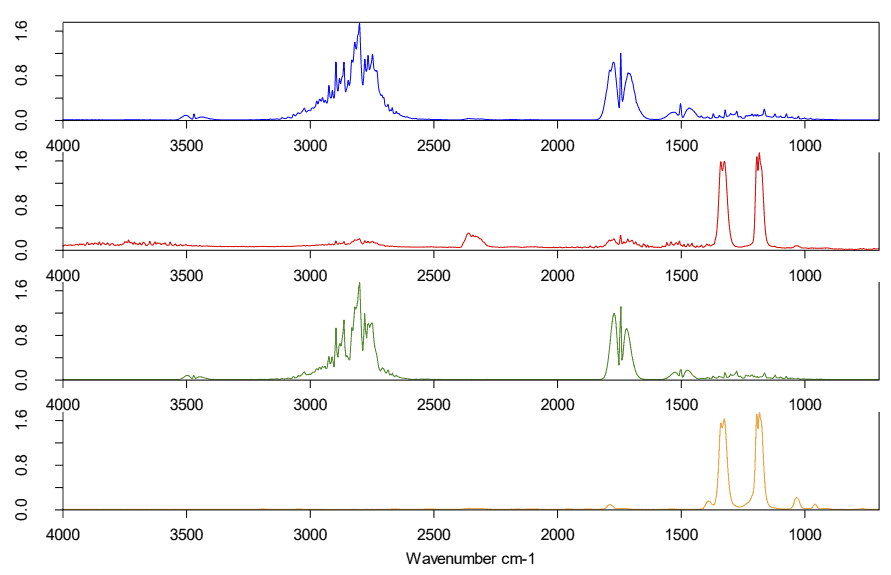

Obrázek 3: Extrahovaná IR spektra směsí POM / PTFE při 366 ° C (modrá) a 582 ° C (červená) ve srovnání s databázovými spektry POM (zelená) a PTFE (oranžová)
Další polymerní směs zkoumaná sestávala z PA6 a ABS. Na obrázku 4 je graf TGA křivky se ztrátou hmotnosti 98% a Gram-Schmidtova křivku s vrcholem při 462 ° C. Z těchto křivek ale nebylo zřejmé, že zkoumaný vzorek sestává z více než jedné složky. Pouze pokročilá analýza plynu může poskytnout lepší výsledek. 2D spektrum bylo SW extrahováno při 456 ° C (červená) a rovněž porovnáno s FTIR databází pro polymery, viz obrázek 5. Toto srovnání jasně ukazuje, že měřené spektrum je směsí více než jednoho polymeru. Bylo zjištěno, že spektrum odpovídá s největší pravděpodobností PA6. Po odečtení tohoto spektra byl identifikován ABS jako druhá složka této směsi. Červené kruhy označují charakteristické oscilační pásy pro PA6 a modré kruhy pro ABS.

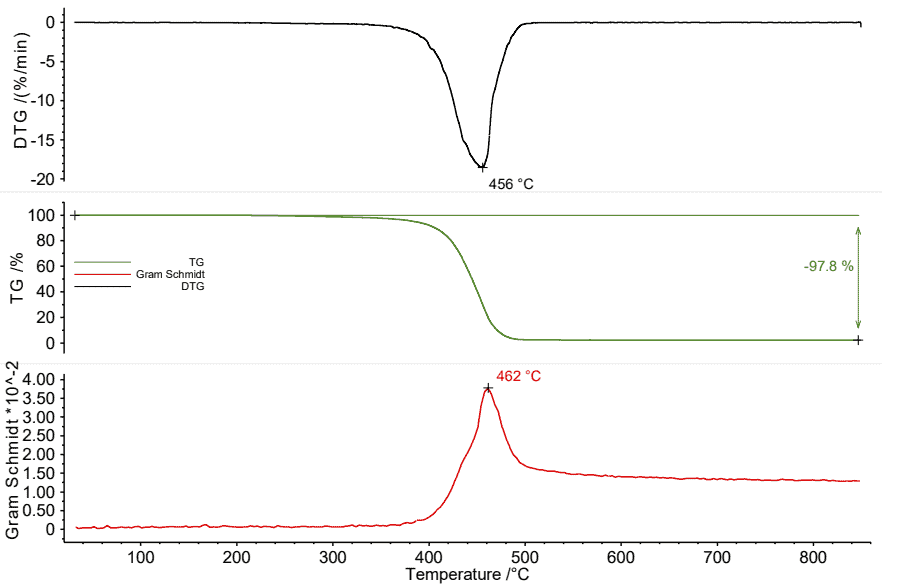

Obrázek 4: Teplotně závislá změna hmotnosti (TGA, zelená), rychlost změny hmotnosti (DTG, černá) a Gram-Schmidtova křivka (červená) směsi PA6 / ABS

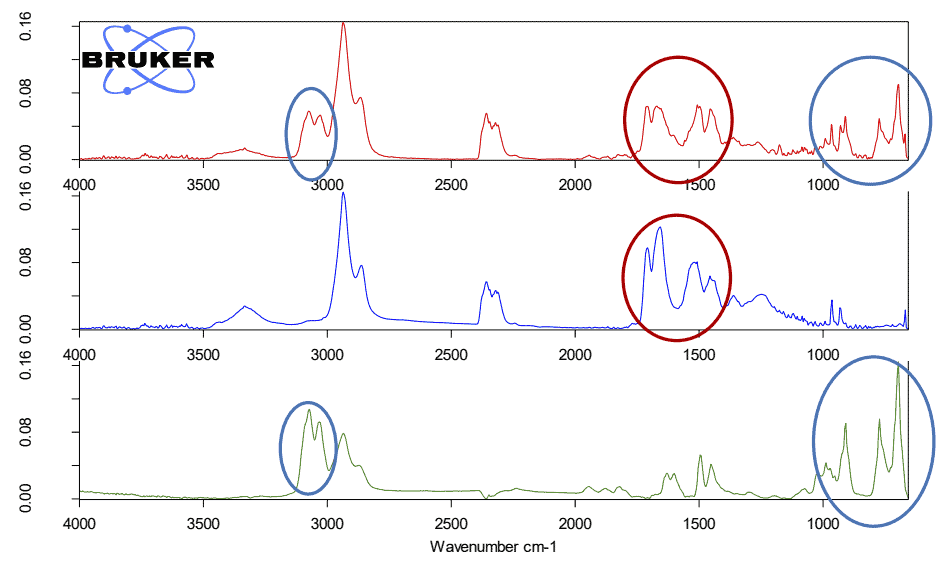

Obrázek 5: Softwarem extrahovaná IR spektra směsi PA6/ABS při 456°C (červená) ve srovnání s databázovými spektry PA6 (modrá) a ABS (zelená)
Na příkladu TGA-FTIR instrumentace od výrobců Bruker a Netzsch bylo ukázáno, jaké značné výhody přináší oficiální napojení obou přístrojů. Výhody spočívají především v jednoduchosti a propracovanosti celého systému jak na úrovni softwaru, tak i hardwaru.
Na příkladech z praxe bylo dále ukázáno, že TGA-FTIR je výborným nástrojem např. pro identifikaci polymerních směsí. TGA křivky umožňují kvantifikaci obsahu polymeru, zatímco polymery jsou identifikovány pomocí rozkladných plynů jejich porovnáním s databází polymerů FTIR. Je to vhodné řešení tam, kde jsou požadovány přesné výsledky kvantifikace a nebo kde je samotná FTIR analýza špatně vyhodnotitelná (když se jedná o vícesložkové směsi, silně absorbující černé vzorky apod.)
