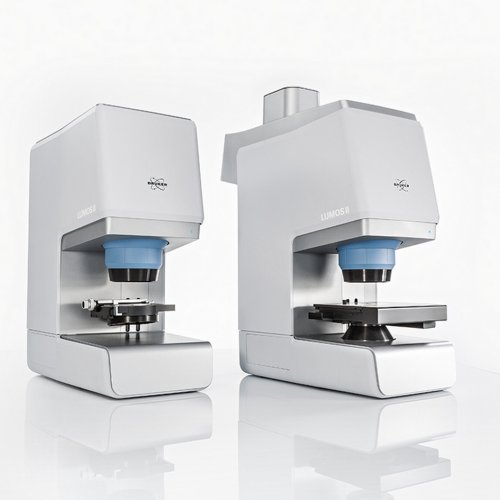

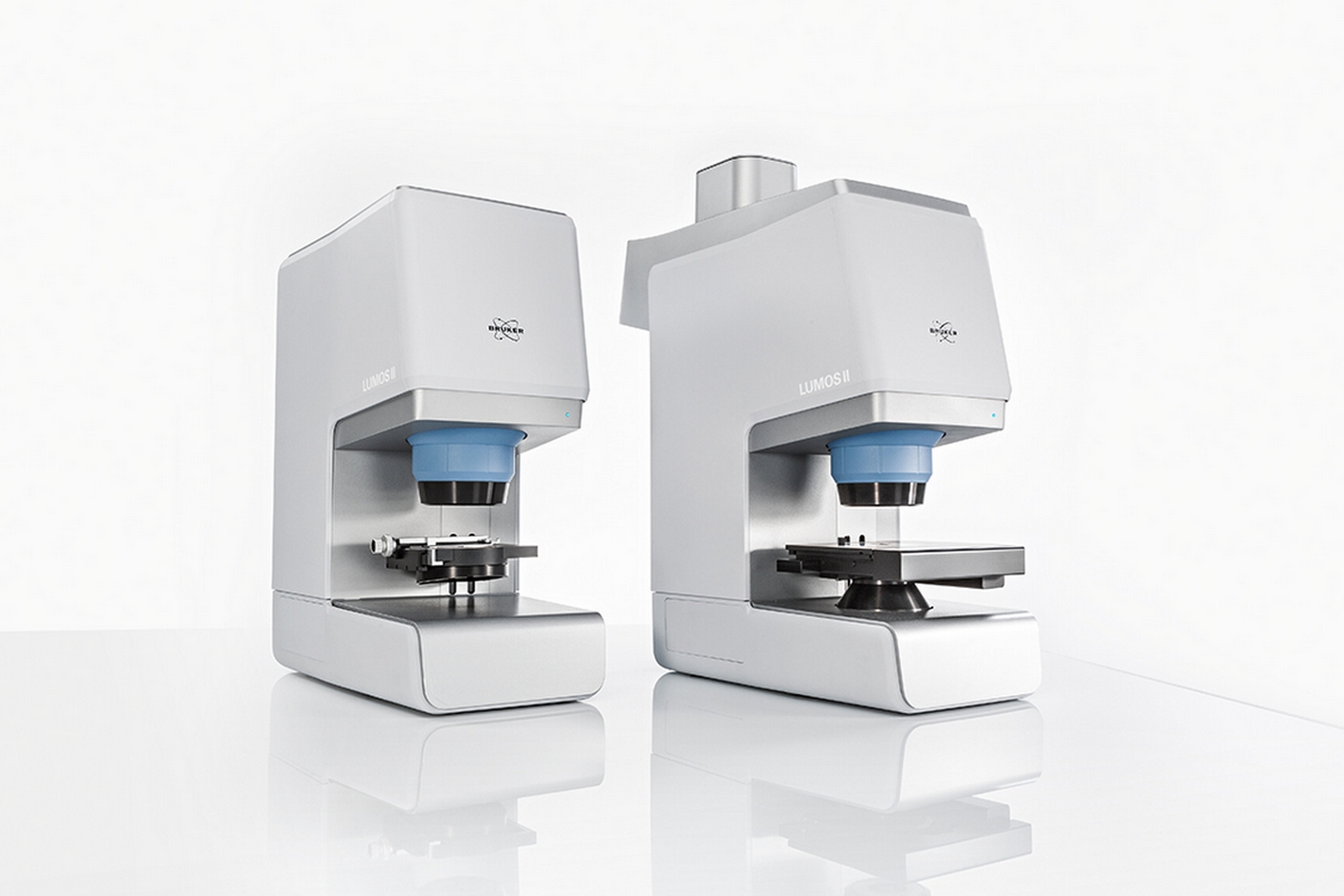

LUMOS II

Plně automatizovaný FTIR mikroskop pro chemický imaging

LUMOS II je velice snadno ovladatelný samostatně stojící FTIR imagingový mikroskop se špičkovou výkonností v jakémkoliv měřícím módu. Ať už potřebujete měřit v transmisi , reflexi či zeslabené úplné reflexi (ATR); LUMOS II je vždy tou správnou volbou. Ze specifikace jasně vyplývá, že jde o s přehledem nejvýkonnější mikroskop ve své kategorii (nejvyšší spetrální kvalita, nejlepší prostorové rozlišení).

Parametry:

• Samostatný plně automatizovaný infračervený mikroskop s velmi jednoduchou obsluhou
• Vše v jednom objektivu – VIS mód, transmise, reflexe, ATR
• Ultrarychlé měření (1024 spekter najednou) díky jedinečné technologii plošného detektoru (FPA)
• Termoelektricky chlazený MCT detektor bez potřeby kapalného dusíku
• Zabudovaný ATR krystal s automatizovaným přítlakem

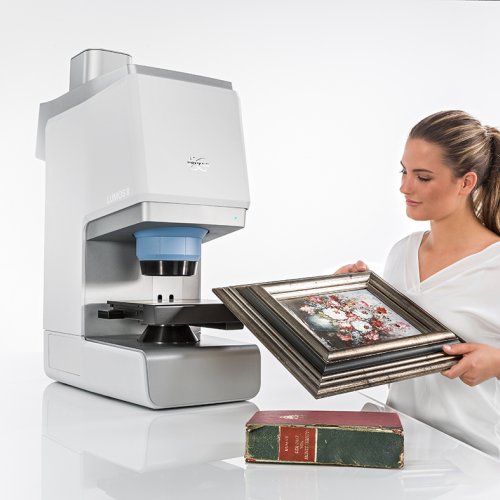

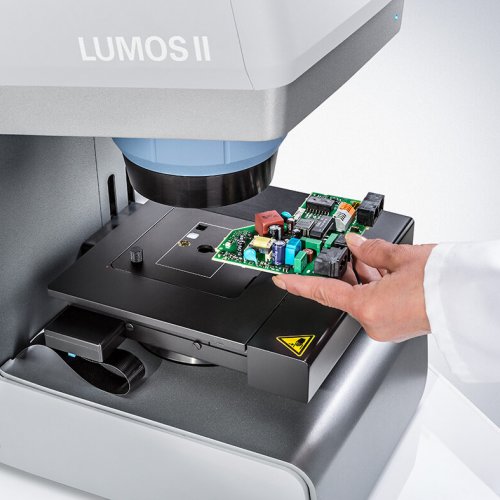

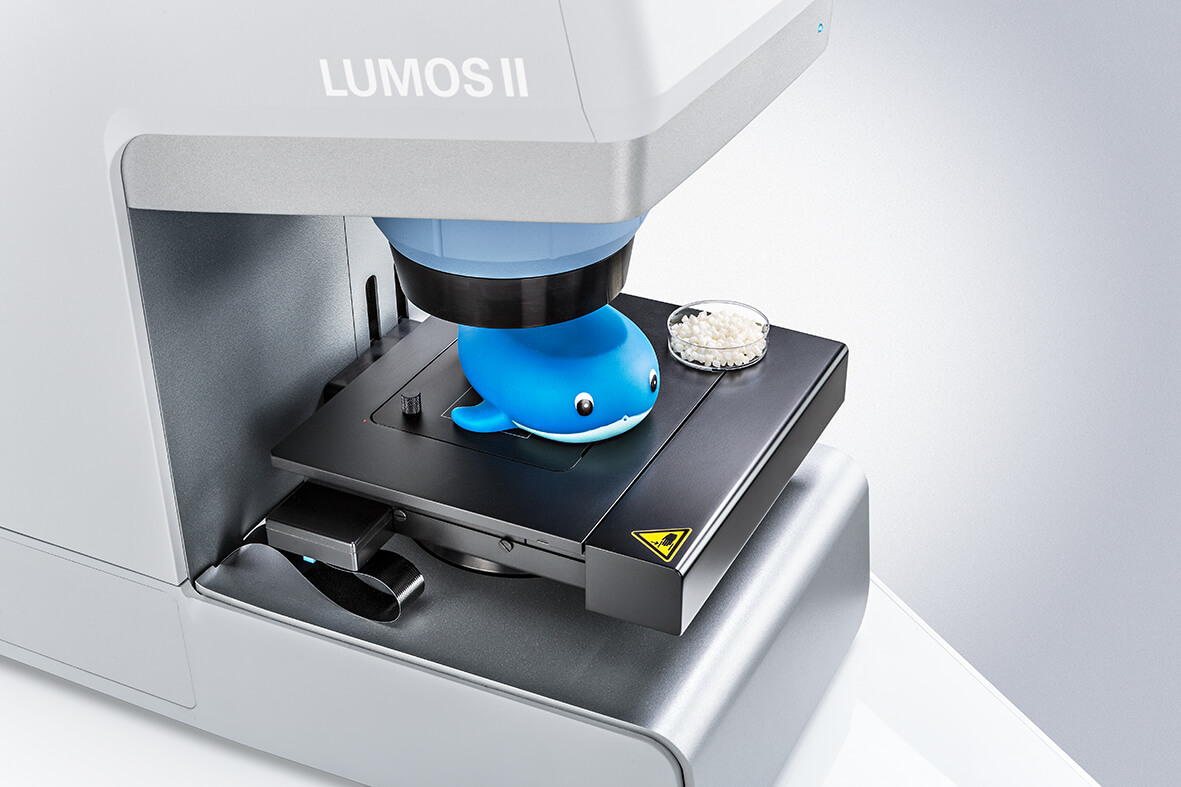

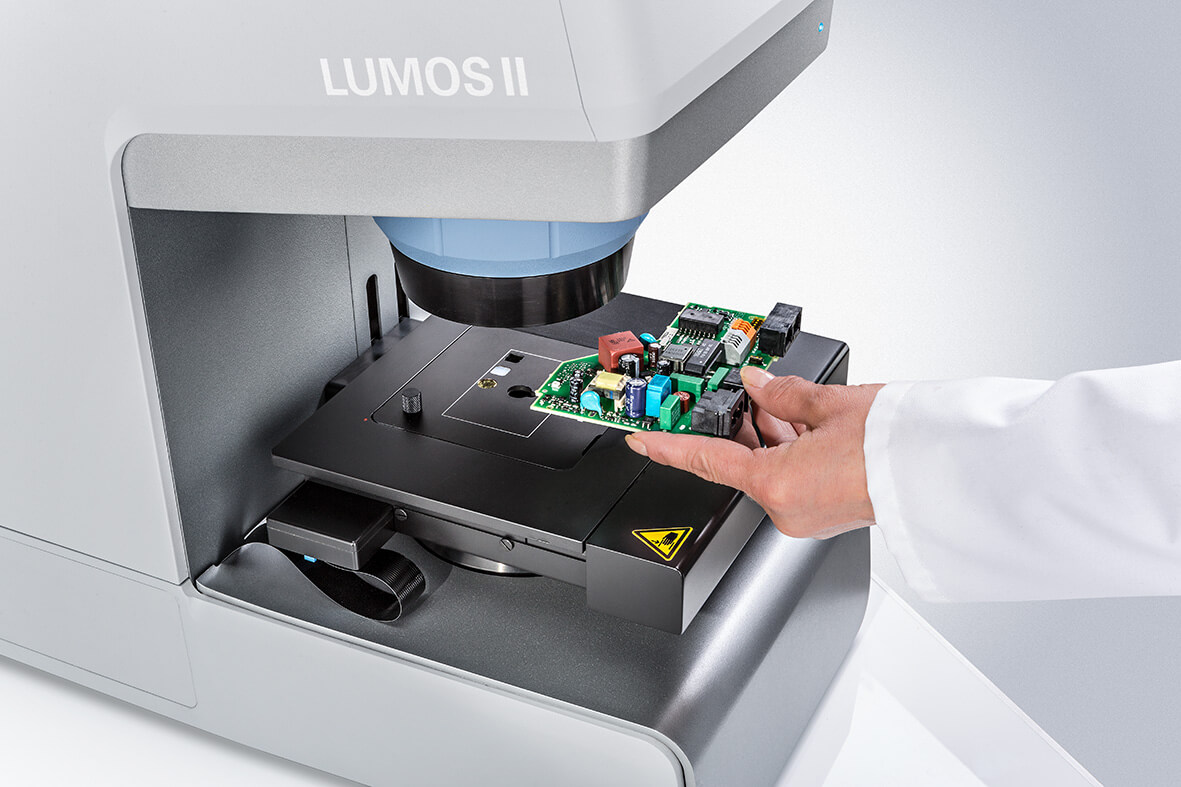

• Velký vzorkovací prostor pro snadnou manipulaci a měření větších vzorků
• Macro příslušenství pro měření bez mikroskopu
• RockSolid^TM – robustní interferometr s vysokým výkonem
• Plně automatizované zkušební postupy pro validaci podle cGMP (OQ, PQ)
• V souladu s lékopisy – validace podle předpisu 21 CFR Part 11 a podle evropského, japonského a amerického lékopisu

Technologie plošného detektoru (FPA)

LUMOS II umožňuje neuvěřitelně rychlý FTIR imaging. Díky FPA technologii je mikroskop schopen změřit současně 1024 spekter v jednom měření, a proto ani kolekce 50.000 různých spekter za jednu minutu není fikcí. V naměřeném FTIR obrazu má každý pixel rozměr až 1.25 µm a každý pixel obsahuje své FTIR spektrum. Spektrální data pak mohou být použita k vykreslení barevného obrazu, zdůrazňující vlastnosti vzorku, jako je chemická struktura nebo složení. Výsledkem FPA technologie je unikátní prostorové rozlišení a maximální citlivost ve všech módech měření.

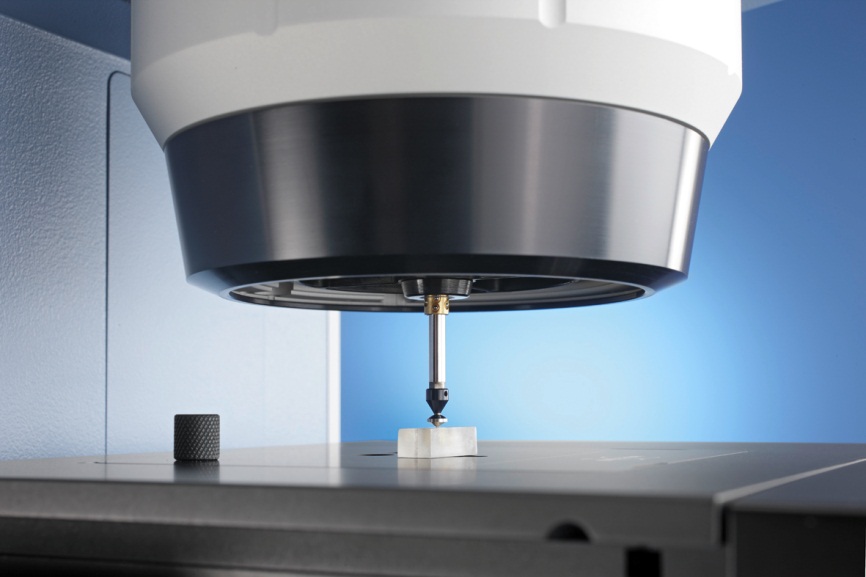

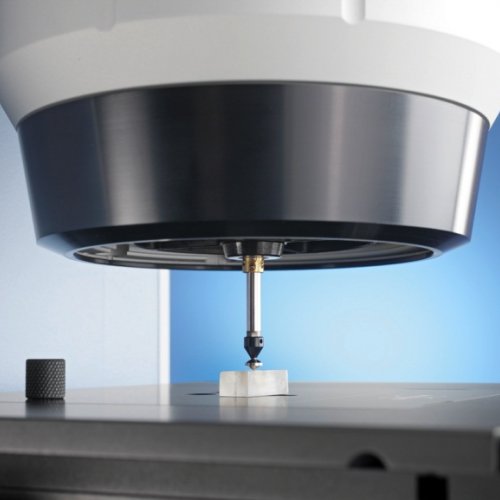

Krystal pro zeslabenou úplnou reflexi (ATR) s motorovým pohonem

Hlavní inovací je motorizovaný ATR krystal v objektivu. Díky této funkcionalitě se v případě přístroje LUMOS provádějí veškerá měření, dokonce i ta v režimu ATR, plně automaticky. Motorizovaná jednotka zajišťuje konstantní tlak, který krystal vyvíjí na vzorek, což má zásadní význam pro experimenty týkající se mapování a zobrazování. Při transmisi a reflexi je krystal pro ATR skryt v objektivu. Při pořizování dat v ATR módu je krystal automatizovaně umístěn do ohniska pro IČ oblast piezo-pohonem.

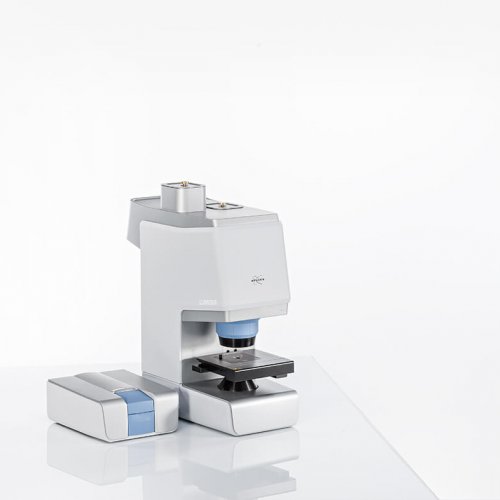

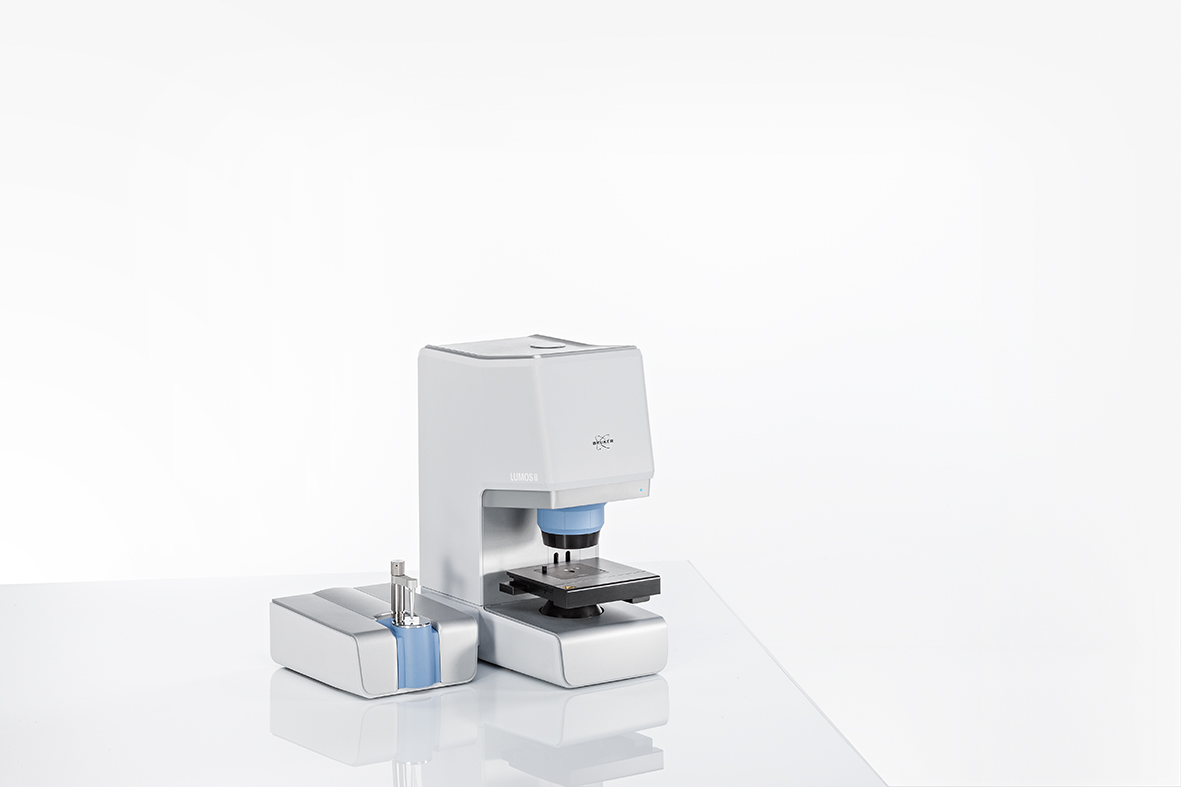

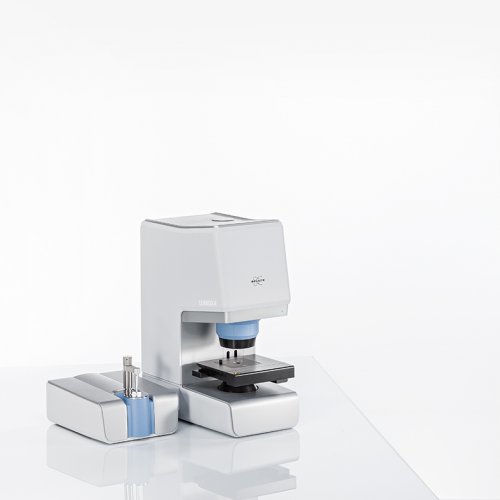

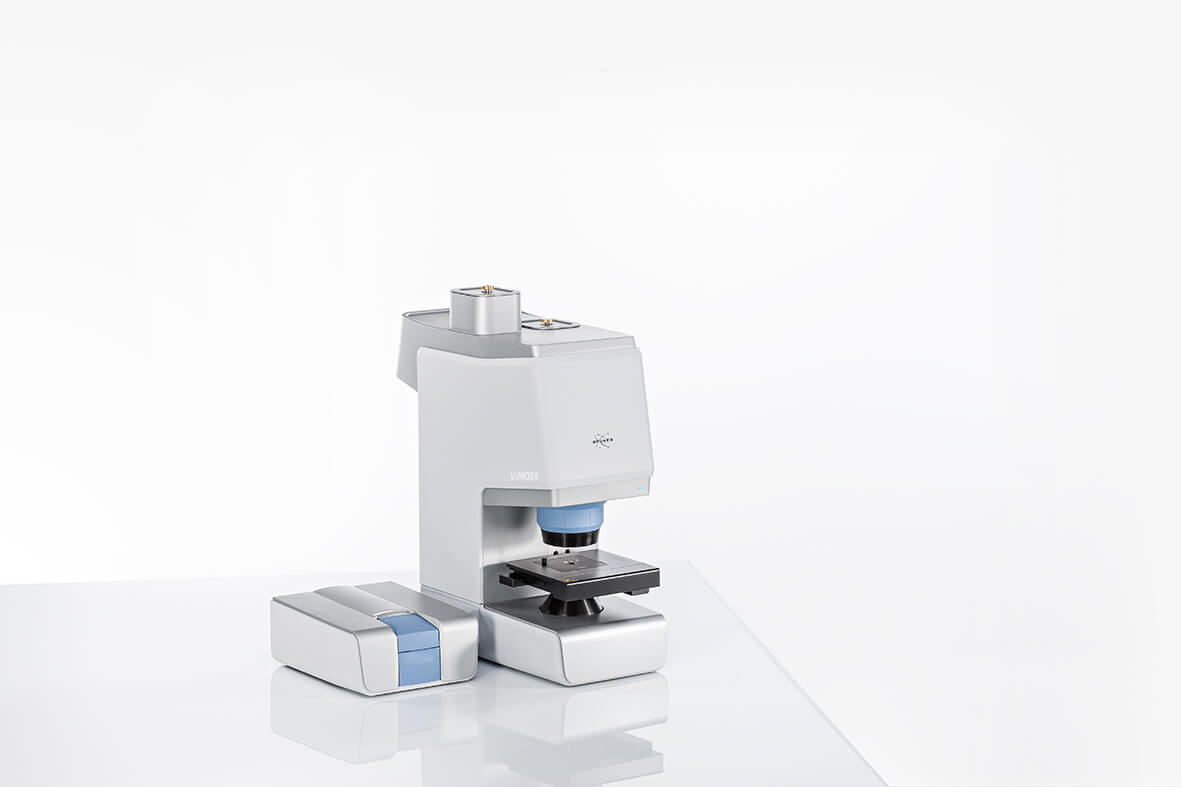

Příslušenství Macro

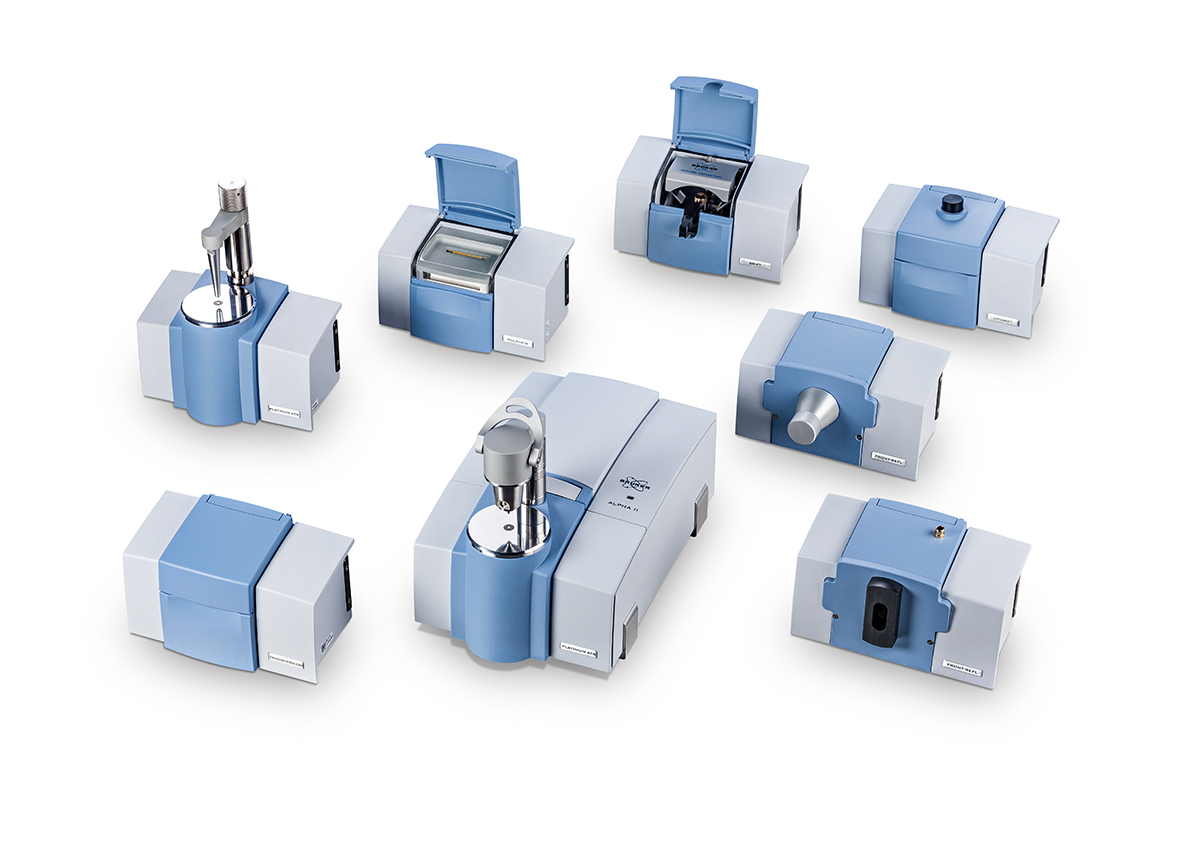

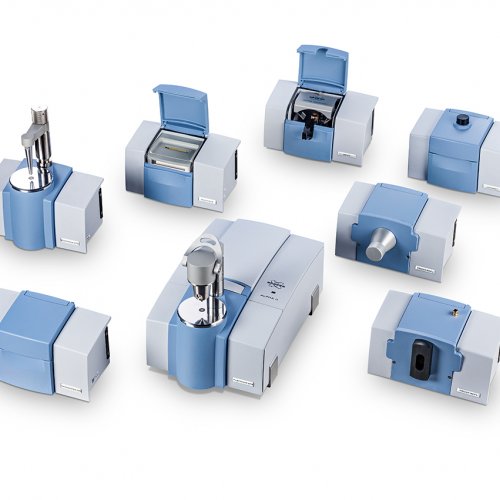

Tato jednotka napojená z boku mikroskopu umožňuje měření makroskopických vzorků s využitím všech vzorkovacích modulů QuickSnap^TM kompaktního infračerveného spektrometru ALPHA II.

Interferometr RockSolid^TM

Permanentně justovaný interferometr Rocksolid^TM je unikátní patentovanou komponentou, která umožňuje více, než 20% zvýšení propustnosti světla v porovnání s interferometrem běžného konstrukčního návrhu. Využívá výhod dvojitého zpětného odrazu od pravoúhlých zrcadel, umístěných na otočném mechanismu s nízkým stupněm opotřebení. Tento design zajišťuje výjimečnou stabilitu dokonce i v méně příznivém prostředí. Díky svému patentovanému konstrukčnímu návrhu eliminuje odklon světelného paprsku optickou cestou.

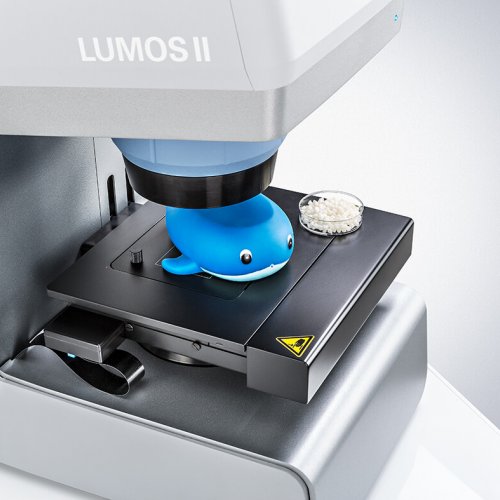

Praktická ukázka - kontrola kvality recyklátu:
