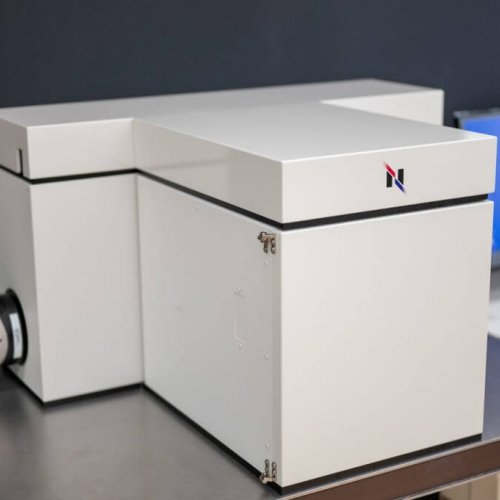

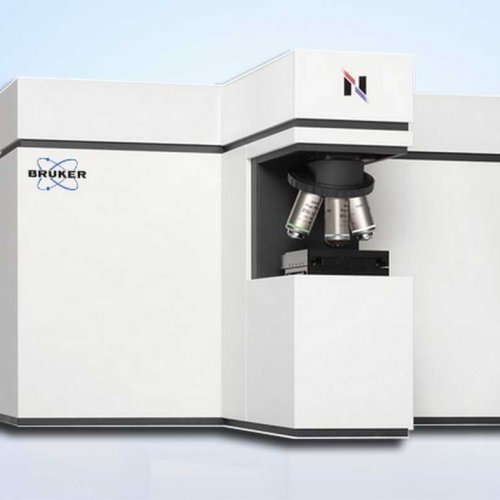

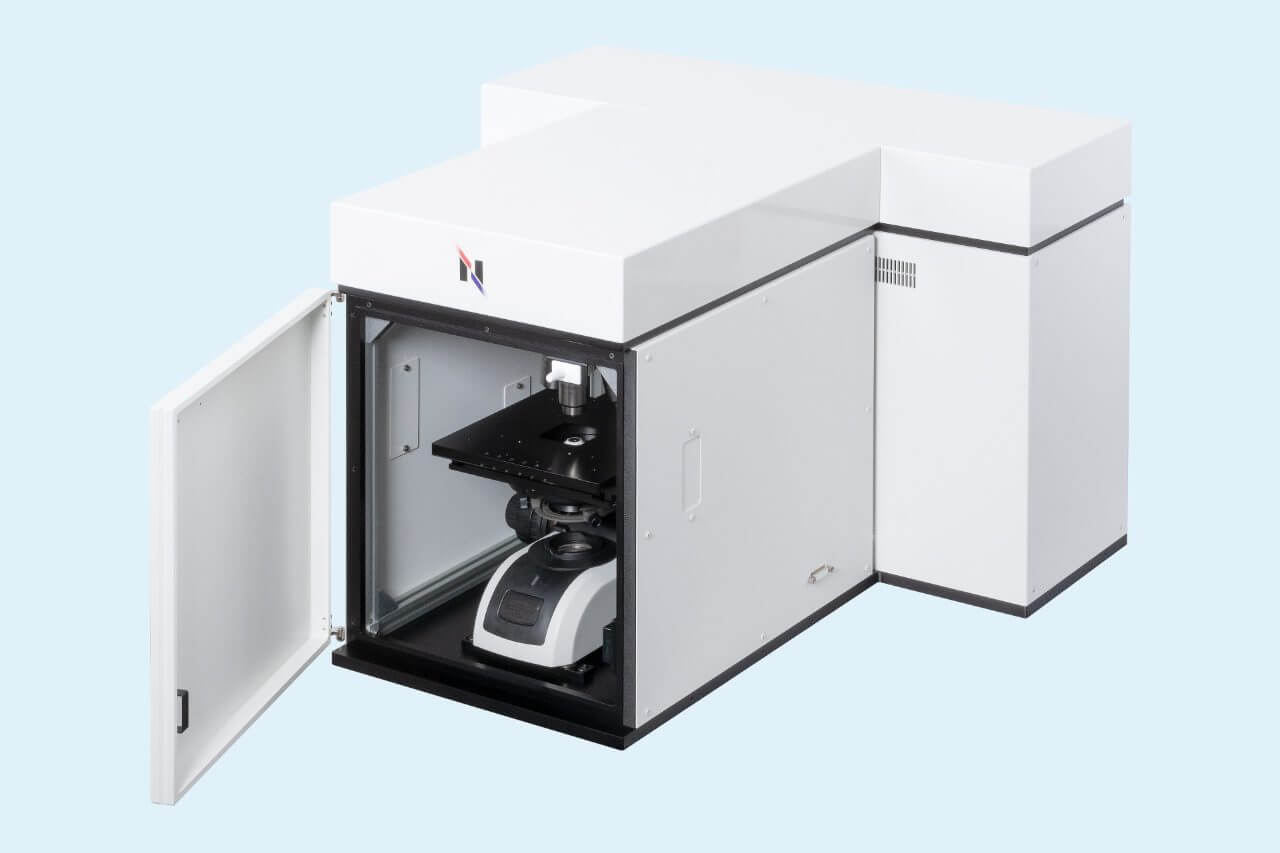

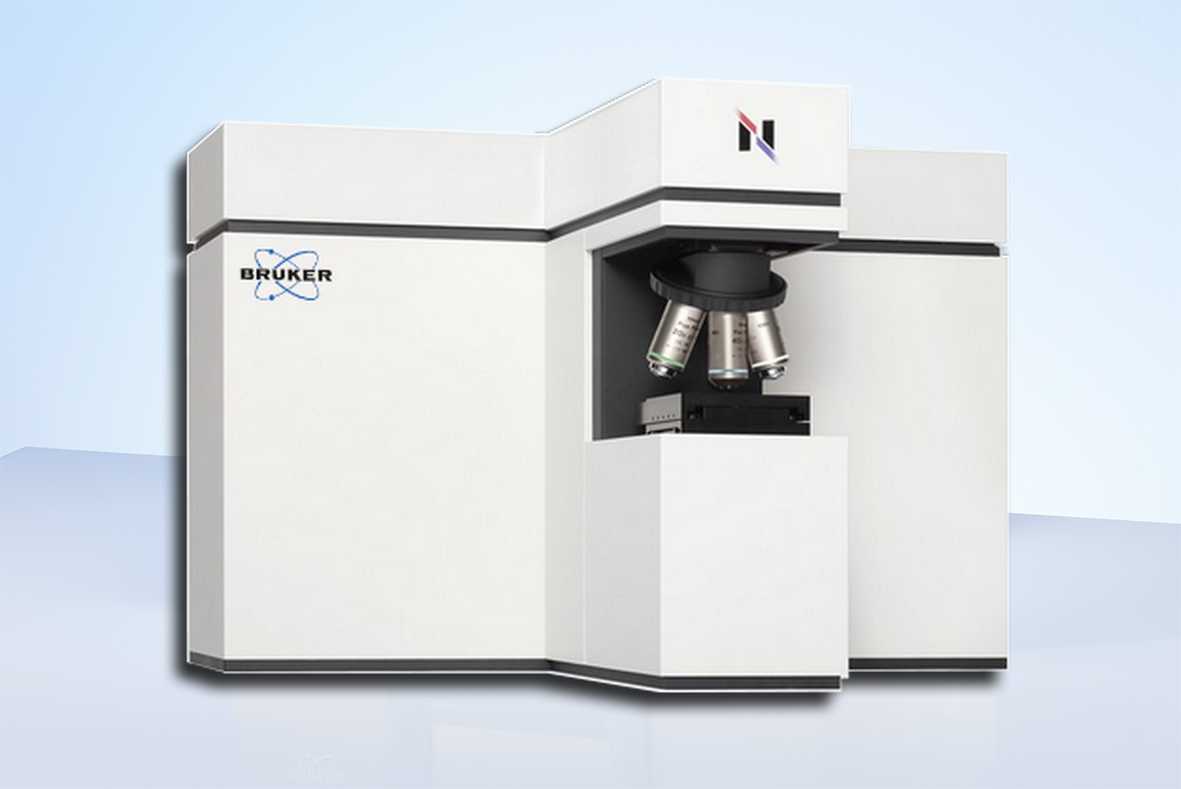

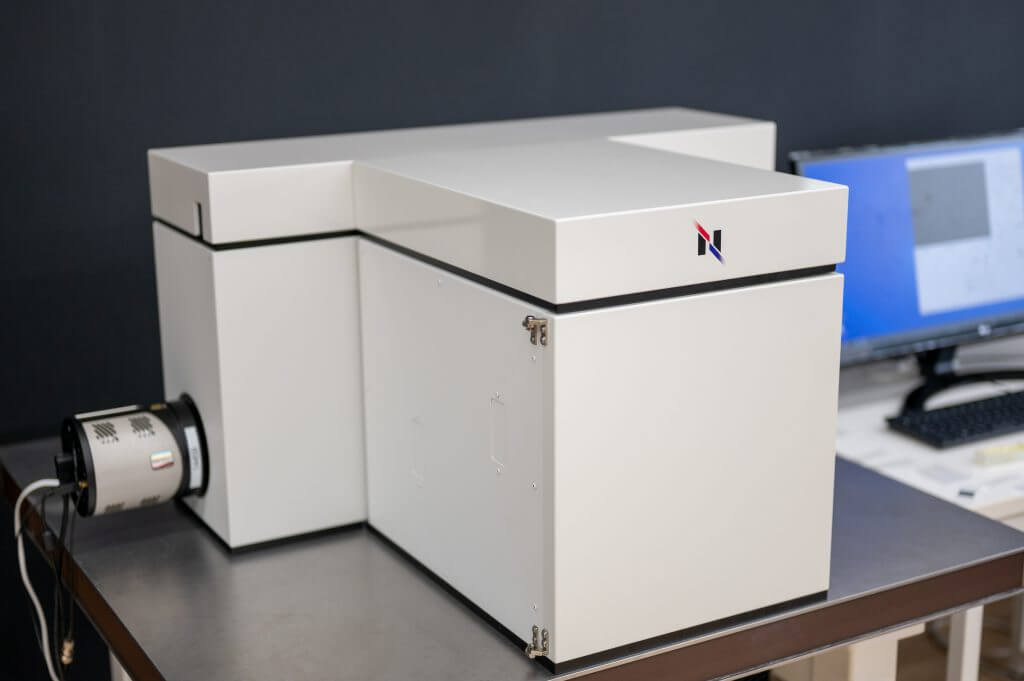

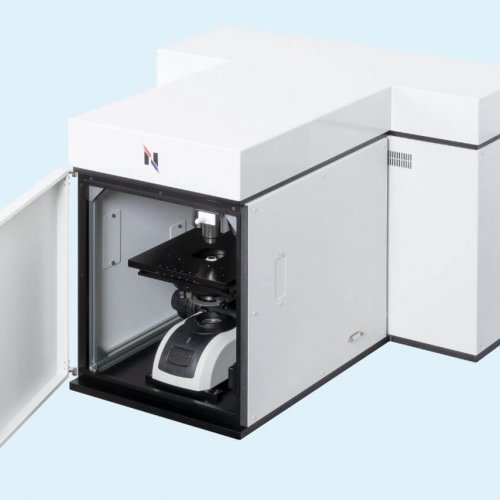

RAMANtouch

Nejrychlejší Raman imaging na světě

RAMANtouch přináší zcela nové konstrukční řešení, kteréumožňuje maximální rychlost zobrazování bez ztráty spektrální kvality nebo prostorového rozlišení! RAMANtouch  využívá liniové laserové osvětlení a dvourozměrný CCD čip, který umožňuje zachytit 400 spekter v jedné expozici. Díky laserovému skenování pomocí galvanometrických skenerů dosahuje RAMANtouch rychlého a přesného Ramanova zobrazení stovek tisíc pixelů během několika minut – a navíc k tomu není zapotřebí EMCCD detektoru.

Vlastnosti:

• Velmi rychlé Ramanovo zobrazování (400 spekter najednou)
• Nejvyšší rozlišení se všemi objektivy
• Zcela automatizovaný hardware
• Laser point režim - dokonalé zaostření bodu i na okraji zorného pole
• Laser point režim - stokrát rychlejší než motorizovaný stolek
• Laser point režim - přesnost polohování až 10 nm
• Široká škála excitačních laserů od 325 do 785 nm
• Výjimečné možnosti 3D Ramanova zobrazování
• Automatická kalibrace a automatické seřizování
• Bezpečnostní třída laseru 1

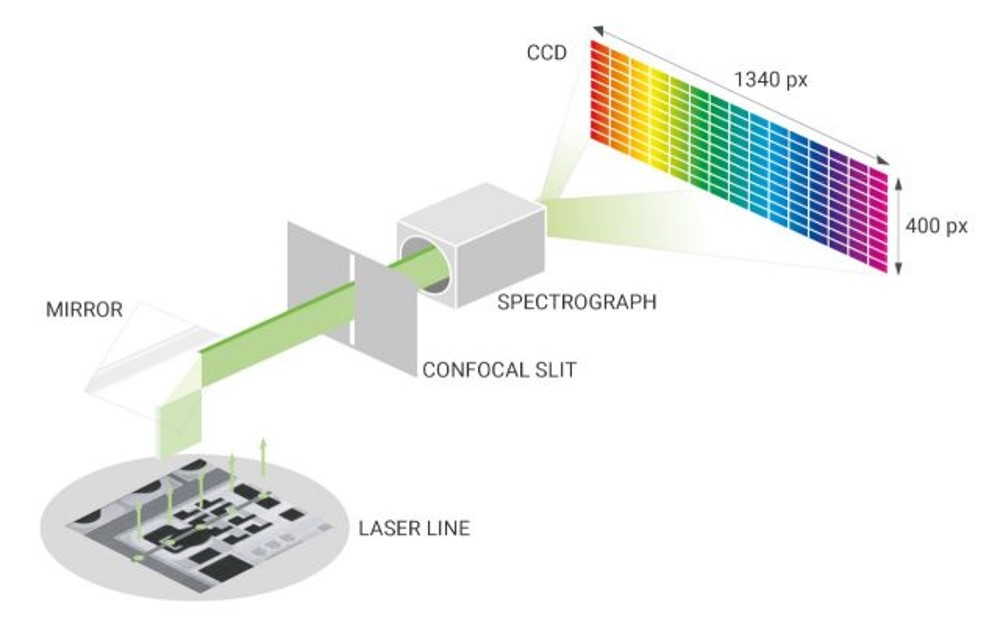

Technologie liniového laseru

Použití galvanometrického zrcadla představuje inovativní metodu skenování, při níž může laserový paprsek volně skenovat bod pod objektivem - aniž by bylo nutné pohybovat stolkem se vzorkem! Z hlediska přesnosti i rychlosti toto řešení daleko předčí běžné přístup skenování vzorkem. Laserový paprsek navíc dopadá kolmo na pozorovací rovinu bez ohledu na to, zda se nacházíte ve středu zorného pole nebo na jeho okraji. To přináší nové možnosti měření jako např. zobrazování pomocí liniového laseru. Tato technologie je ještě umocněna při aplikacích, kde je nezbytné hloubkové profilování.

Hloubkové profilování

Výhody v rychlosti měření pomocí technologie linového laseru jsou ještě více umocněny tam, kde je potřeba provádět hloubkové profilování v z-ové ose pomocí konfokální optiky. Mikroskop RAMANtouch nabízí v těchto aplikacích skutečně bezprecedentní rychlost. Ukázku naleznete na videu níže, kde jsou analýze podrobeny PET trubičky s PE obalem a TiO2 plnivem (žlutá barva). 3D mapa byla naměřena za pouhých 20 minut.

Praktická ukázka analýzy
